Сегодня в отрасли видеонаблюдения наблюдается тенденция постепенного перехода с аналоговых камер на современные цифровые IP устройства видеозахвата. Этот факт является вполне закономерным, поскольку аналоговые устройства совершенно не поспевают за развитием современных технологий, когда как предлагают пользователю намного лучшее качество изображения и удобство эксплуатации системы видеонаблюдения в целом фактически за ту же сумму. Плюс при помощи последних довольно легко можно организовать удаленный контроль объекта, что в наше время становится также немаловажным пунктом при создании системы видеонаблюдения.

В связи с повсеместным переходом на IP камеры все больше людей начал интересовать вопрос об их правильном подключении и настройке. Конечно, для начинающего пользователя это может показаться сложной и неразрешимой задачей, но для тех, кто уже давно знаком с компьютером, подключение и настройка IP камер не вызовет особых затруднений. В этой статье мы постарались максимально подробно описать процесс подключения цифровой IP камеры к компьютеру, а также задания правильных настроек для корректной работы устройства.

Подключаем IP камеру к компьютеру

Все IP камеры по умолчанию имеют свой собственный адрес, и прежде чем приступить к настройке IP камеры, нам необходимо его узнать. Для этого можно использовать специализированный софт, который обычно идет в комплекте с устройствами, либо скачать нужную утилиту на сайте производителя. Помимо этого, IP адрес камеры обычно прописан в инструкции пользователя либо на наклеенной этикетке устройства.

При попытке зайти в интерфейс камеры через браузер при первом подключении вы наверняка потерпите неудачу. Случается это потому, что компьютер и камера настроены на работу в разных подсетях. После того, как мы узнали IP адрес камеры необходимо привести его в соответствие с тем, который используется в вашей локальной сети.

Сегодня особенно актуально создание удаленного видеонаблюдения. Наблюдение через интернет достаточно легко осуществить с использованием роутера при наличии выделенного IP адреса. Онлайн видеонаблюдение можно реализовать 4 способами, о которых вы можете почитать .

Создать удаленное видеонаблюдение становится все доступнее при помощи специальных . Причем при реализации облачного видеонаблюдения вам не потребуется наличие выделенного IP адреса, а настройки оборудования сводятся к минимуму.

Для видеонаблюдения на удаленных объектах вам могут пригодиться GSM камеры. Они будут удобны в использовании на даче, в гараже, или загородном доме, т. к. могут оперативно предупреждать вас о возникновении различных неординарных событий на объекте посредством отправки сообщения на ваш мобильный телефон. Почитать о GSM камерах для видеонаблюдения вы можете по ссылке .

Чтобы узнать IP локальной сети нужно зайти в «Центр управления общим доступом и сетями», затем в строке «Подключения» выбрать пункт «Ethernet» или «По локальной сети». В открывшемся окошке нажимаем на кнопку «Сведения», затем нам открывается новая вкладка, на которой мы и узнаем IP адрес локальной сети – смотрим в строку «Шлюз по умолчанию IPv4», в нашем случае компьютер работает в сети 192.168.99.*. Допустим, IP адрес вашей камеры был подобного вида: 192.168.0.24, теперь наша задача заменить его на 192.168.99.24 – у вас это может быть любые другие цифры, но принцип остается тот же.

Узнаем IP адрес локальной сети

Поменять IP адрес камеры можно при помощи той же программы, через которую вы его узнавали. У Hikvision, например, она называется SADP, у других камер в комплекте идут собственные программы. После того, IP адрес камеры приведен в соответствие с адресом локальной сети, изображение с нее станет доступным по новому IP адресу, в нашем случае это http://192.168.99.24 .

Смена IP адреса камеры через ее веб интерфейс

Есть и другой способ попасть в веб интерфейс камеры, предполагающий изменение IP адреса локальной сети. К примеру, IP адрес нашей камеры имеет вид 192.168.0.24, а локальной сети компьютера 192.168.99.22, а нам необходимо, чтобы компьютер и камера работали в одной подсети (.99. или.0.). Для этого приведем подсеть локальной сети в соответствие с адресом камеры, к примеру, поменяем его на 192.168.0.22. Чтобы это сделать идем в «Центр управления общим доступом и сетями», далее в строке «Подключения» выбираем пункт «Ethernet» или «По локальной сети». Должно высветиться окошко, как на скриншоте ниже. В этом окне нажимаем на кнопку «Свойства», далее выбираем «Протокол IP версии 4 IPv4» вызываем его свойства, и вручную прописываем IP адрес 192.168.0.22, а в качестве шлюза указываем адрес нашей IP камеры 192.168.0.24. Не забываем сохранить настройки.

Прописывание IP адреса для доступа к камере. Картинка доступна для увеличения

Теперь через любой браузер заходим в веб интерфейс устройства – вбиваем в поисковой строке адрес камеры 192.168.0.24. Если вы все сделали правильно, должно открыться окошечко для ввода логина и пароля, которые берем из инструкции к камере. Обычно по умолчанию они бывают admin/admin, admin/12345, admin/00000000, и другие легкие комбинации. После ввода данных вам будет доступен просмотр изображения с камеры, а также настройка камеры.

В веб интерфейсе камеры необходимо привести IP адрес камеры в соответствие с адресом локальной сети. Обычно данные настройки находятся на вкладке под названием «Network». К примеру, ваш роутер находится по адресу локальной сети 192.168.99.22, значит, для камеры нам необходимо задать IP примерно следующего вида: 192.168.99.24. Ставим галочку в настройках IP на «Фиксированный IP адрес» — он потребуется нам, чтобы настроить , и прописываем данные:

• IP адрес: 192.168.99.24;
• Маска подсети: стандартная 255.255.255.0;
• Шлюз (IP адрес по которому находится наш роутер): 192.168.99.22;
• DNS IP Адрес: 192.168.99.22.

Если вы не хотите просматривать ваши камеры через интернет, то просто поставьте галочку напротив строки Dynamic IP (DCHP).

Теперь необходимо назначить порт вашей камере. По умолчанию открыт порт «80», так что если у вашей камеры нет подобных настроек, необходимо использовать. При наличии данной строчки прописываем значения вручную для каждой камеры. Для первой, к примеру, зададим порт 8081.

Схема подключения IP камер к компьютеру через роутер и создания доступа через интернет

Сохраняем настройки, отсоединяем сетевой кабель камеры от компьютера и вставляем его в свободный порт роутера. После этого все ручные настройки IP адреса, которые мы произвели ранее в локальной сети для соединения с веб интерфейсом камеры, сбрасываем на автоматические – просто ставим отмечаем точками получение IP адреса и DNS адресов автоматически, и подключаем роутер к сетевой карте компьютера. При необходимости входим в веб интерфейс камеры уже через роутер по назначенному ей IP адресу (http://192.168.99.24 ), и настраиваем беспроводное соединение по Wi-Fi. Те же самые настройки проделываем для каждой камеры, и не забываем всем остальным устройствам присваивать разные IP адреса и порты, если такое допустимо (на некоторых камерах не предусмотрено ручное задание портов, для них он будет стандартным – «80»). Например, второй камере назначим IP 192.168.99.25, а порт 8082, третьей 192.168.99.26/8083, четвертой 192.168.99.27/8084 и так далее.

Для видеонаблюдения при помощи IP камер через компьютер вам могут потребоваться специальные программы. Они могут идти как в комплекте с оборудованием, так и скачиваться отдельно из интернета. Почитать о них вы можете в .

Вместо IP камер некоторых случаях целесообразнее использование . Например, когда система видеонаблюдения состоит всего лишь из одной камеры.

Организовать видеонаблюдение на даче можно при помощи обычного 3G маршрутизатора и нескольких IP камер. При этом очень важно, чтобы на вашем участке не было перебоев с сигналом сотовой сети. Читайте в статье о том, как реализовать дачное видеонаблюдение данным способом.

Настройка роутера для просмотра IP камер через интернет

После настройки камер наступает очередь роутера:

1. Подключаем все настроенные камеры к роутеру через сетевые LAN порты, или по Wi-Fi;
2. Подключаем роутер к компьютеру по Wi-Fi или сетевому кабелю;
3. Заходим в его веб интерфейс, и приступаем к проброске портов, чтобы роутер при обращении по определенному адресу извне знал, какую камеру из внутренней сети выдавать.

Данные настройки могут находиться в разделах под названиями «Port Forwarding», «Routing», «WAN», во вкладке «Virtual Server» или «Виртуальный сервер». Для начала необходимо галочкой активировать виртуальный сервер. В зависимости от модели роутера можно наткнуться на подобные настройки:

• Имя службы - прописываем вручную, к примеру, «Первая камера»;
• Диапазон портов - порт, который мы назначили в настройках первой камеры (8081);
• Локальный IP-адрес (адрес IP камеры) - например, у нас он 192.168.99.24;
• Локальный порт - 8081, или 80, если в камере отсутствуют настройки порта;
• Протокол: TCP – с этим протоколом работает IP камера;
• Номер протокола: оставляем поле пустым, или пишем любую цифру, например, 1.

Подключение и настройка IP камеры через роутер

Прописываем по вышеописанному принципу настройки для каждой камеры. Не забываем, что каждая камера должна иметь свой собственный отличный от других IP адрес, и порт, если, конечно, есть такая возможность.

Чтобы к камерам можно было подключиться с любого устройства, имеющего выход в интернет, вам понадобится статический IP адрес. Его вы можете заказать у провайдера за отдельную плату, либо использовать сервис DynDNS. При помощи данного сервиса можно присвоить вашему динамическому IP адресу любое доменное имя, вроде http://ваш_уникальный_домен. ddns. ru . Но в начале необходимо активировать эту функцию в настройках роутера. В некоторых роутерах эти настройки находятся в разделе «WAN» на вкладке «DDNS». Там вы можете указать сервер (DynDNS, ASUS, NO-IP и т. д.), ваше доменное имя 3го уровня, и прочие необходимые настройки. Далее регистрируем доменное имя на сервисе (кстати, в роутерах ASUS есть собственный бесплатный сервис для этих нужд), и прописываем его в настройках роутера.

Проверка работоспособности после настройки IP камер

После настройки IP камер и роутера, проверим их работоспособность. Для этого необходимо открыть браузер и в адресной строке написать IP адрес камеры и ее порт в подобном виде: http://ваш_уникальный_домен.ddns.ru:8081, либо http://ваш_статический _ IP_адрес:8081. При заходе на камеру со своего компьютера, находящегося в той же локальной сети, что и камеры с роутером, просто вбивайте в адресную строку ее уникальный IP адрес.

Если вы все настроили правильно, система должна работать, и при прописывании разных портов в адресной строке браузера вы будете наблюдать картинку с соответствующей камеры.

Итак, мы разобрали вопрос о том, как подключить IP камеру к компьютеру и настроить ее для работы в локальной сети, а также организовать доступ к ней через интернет с любого устройства. Помните, что некоторые нюансы на оборудовании разных производителей могут различаться, но основной принцип настройки всегда будет одинаковым.

С этим читают:

21 комментариев

Здравствуйте, спасибо за статью прочитал.
вопрос, любую, грубо говоря, не дорогую ip-камеру, я могу подключить к ноуту «поколдовав» с ip-адресом?

п.с. мне нужно, снять видео в темноте при помощи камеры с ик подсветкой. Для этих целей мне будет достаточно: камеры-ip, программного обеспечения,ноутбука?
спасибо

1. Здравствуйте, конечно, вы можете подключить к ноутбуку любую даже самую дешевую IP камеру. Всего описанного вами будет достаточно для подключения одной IP камеры к ноутбуку.

   Есть ли ip-камеры с wifi и возможностью прямого подключения к ней без использования wifi-роутера?
   Т.е. есть телефон с андроидом и wifi, есть ip-камера с wifi в чистом поле 😉 как их подружить?

   1. Попробуйте использовать программу tinyCam Monitor для подключения камер видеонаблюдения к Android. С помощью нее можно подключить большинство IP камер, имеющих точку доступа WiFi к гаджету на Android.

Камера, которая выглядит совсем как настоящая, - даже красный светодиод мигает (можно отключить). В некоторых случаях будет вполне достаточно и её.

Самая покупаемая IP-камера с разрешением 720p. Имеет поворотный механизм в двух плоскостях и хороший угол обзора. Можно крепить к потолку, есть ночной режим.

Защищённая Full-HD-камера, работающая от батареек. Можно устанавливать как внутри помещений, так и снаружи. Отлично крепится на потолок и стены. Подключение к камере - по Wi-Fi с мобильного приложения.

Наружная IP-камера в герметичном алюминиевом корпусе с защитой от влаги по стандарту IP66. Благодаря инфракрасным светодиодами отчётливо снимает в полной темноте на расстоянии 30 м. Разрешение - 720p. Можно крепить на стену или потолок.

Бюджетная камера для наружной установки с ночным режимом и датчиком движения с возможностью уведомлений по электронной почте. Видео можно писать на карту или транслировать по Сети.

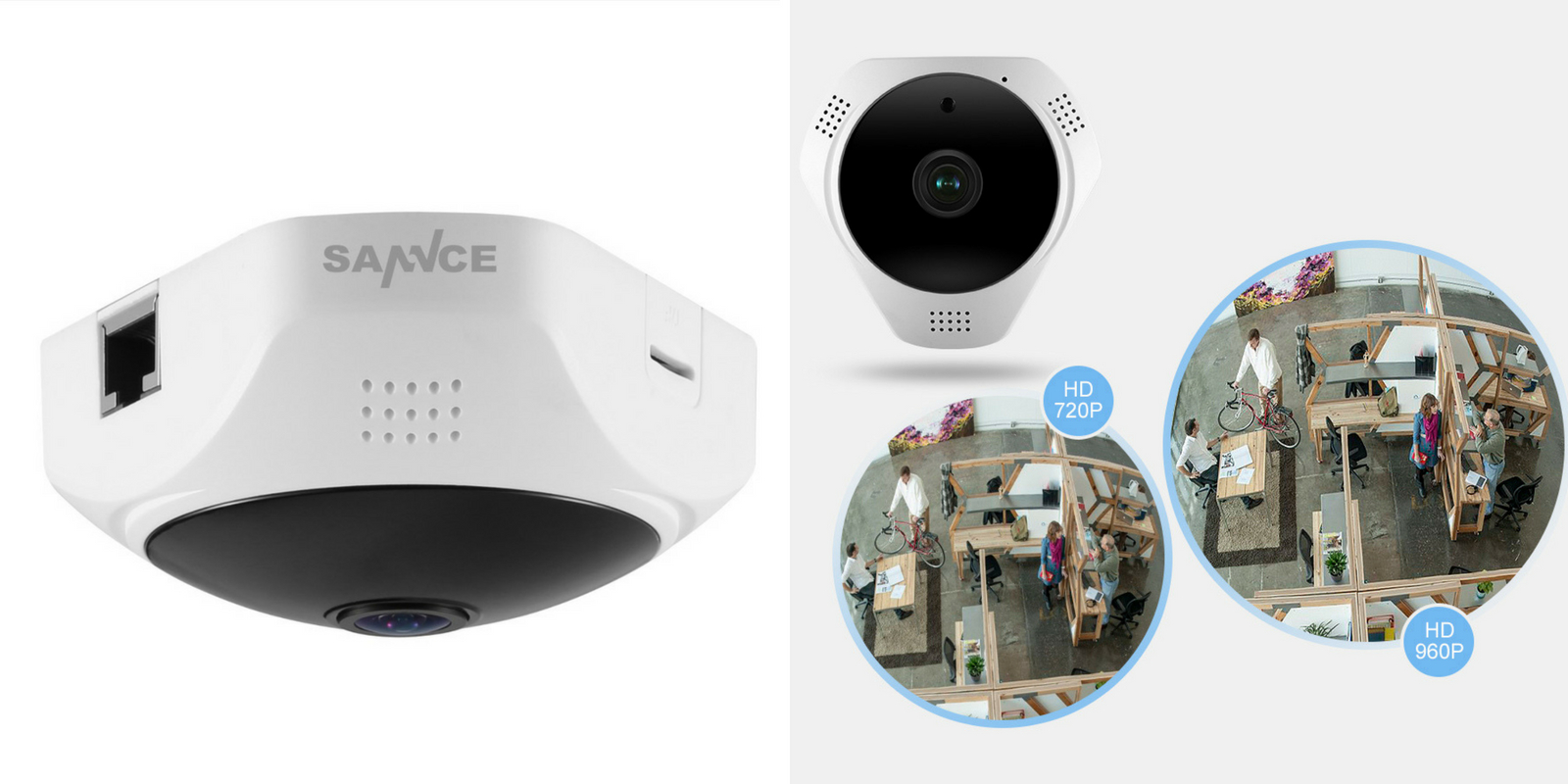

Камера с панорамным объективом для установки на потолке, которая захватывает круговую картинку всего помещения. Есть двусторонняя аудиосвязь, датчик движения, уведомления на , а также ночной режим. Разрешение картинки - 960р.

Защищённая камера с водонепроницаемым корпусом и возможностью наружной установки. Подключается к сети по Wi-Fi или с помощью кабеля. Имеет датчик движения, который поддерживает интеграцию с охранной сигнализацией. Разрешение картинки - 1 080p.

10. Hiseeu FH2A

Еще одна хорошая бюджетная камера с модулем Wi-Fi и управлением со смартфона. Поддерживает SD-карты до 64 Гб. Есть ночной режим, поворот и наклоны, а также сенсор движения.

Лайфхакер может получать комиссию от покупки товаров, представленных в публикации.

В день распродаж «чёрную пятницу» 25.11.2011 в числе прочего я купил две ip-видеокамеры по $25. Сейчас такая камера стоит около $45.

Камера позволяет просматривать и записывать видео с разрешением 640x480 точек, она умеет поворачиваться вверх-вниз и по кругу почти на 180 градусов. Есть отключаемая инфракрасная подсветка, передача звука и встроенный динамик.

Камера подключается к локальной сети, питается напряжением 5 вольт от прилагающегося адаптера.

Вилка адаптера китайская, так что понадобится переходник.

Просмотр видео и управление камерой происходит через web-интерфейс, причём есть три варианта:

1. Мобильный интерфейс. Самый простой и удобный для просмотра.

В этом интерфейсе можно перемещать камеру, устанавливать камеру в одно из пяти заранее настроенных положений (пресеты), разрешать или запрещать включение подсветки при снижении освещённости.

2. Расширенный интерфейс. Позволяет настраивать параметры камеры.

3. ActiveX интерфейс (работает только в Internet Explorer).

Помимо всего вышесказанного, позволяет записывать видео с камеры со звуком, а также передавать звук на камеру (она становится при этом ещё одной звуковой картой в системе).

Системные параметры камеры настраиваются в отдельном экране.

По умолчанию камера имеет адрес 192.168.1.99:99. Она заранее зарегистрирована на DDNS-сервисе 88safe.com. На днище камеры приклеена наклейка с именем и паролем DDNS. При этом камера может работать с несколькими сервисами DDNS, в том числе и dyndns.com. Это позволяет организовать обращение к камере через интернет.

Подключение к интернету должно иметь реальный ip-адрес, а если он будет ещё и статическим, DDNS не понадобится. Чтобы из интернета было видно камеру за роутером, необходимо настроить на роутере проброску порта. Например можно указать, что порт 8009 пробрасывается на адрес 192.168.1.99 и порт 99. В этом случае для обращения к камере через интернет нужно будет заходить на адрес роутера с указанием порта 8009 если адрес статический или на адрес, данный DDNS-сервером и порт 8009, если адрес динамический.

Кроме просмотра через браузер, камера может отправлять кадры на e-mail или ftp по движению объекта. Кроме того камера может отправлять кадры на FTP раз в указанное количество секунд. Именно эта возможность использовалась для птичьей трансляции. Каждый кадр имеет уникальное и непредсказуемое имя, состоящее из имени камеры, даты и времени снимка.

Для того, чтобы эти кадры можно было использовать один из читателей моего блога написал скрипт, переименовывающий самый новый кадр, удаляющий все старые кадры и обновляющий картинку раз в пять секунд.

Камера отлично видит в ИК-диапазоне. Видимо поэтому ярко зелёная листва деревьев получается фиолетовой - она хорошо отражает ИК.

Вот кадр, снятый в полной темноте с включённой ИК-подсветкой.

Фрагмент видео, записанный этой камерой.

Я не пожалел о потраченных пятидесяти долларах - камеры пришлись очень кстати, когда я нашёл на балконе гнездо трясогузки и думаю пригодятся ещё.

Upd: Инструкции в PDF.

К недостатку камеры стоит отнести отсутствие порта для карты памяти: она устанавливается на материнской плате, для чего придется провести частичную разборку устройства.

Готовые комплекты систем видеонаблюдения

Несколько камер обязательно потребуются для контроля большой территории или обеспечения безопасности здания сложной конфигурации.

Разумный выбор для решения такой задачи — система видеонаблюдения AliExpress. На торговой площадке легко найти предложение с нужным числом камер, с видеорегистратором или без него.

H.VIEW 104AM+10X5AMC4

Система включает 4 камеры аналогового типа и гибридный видеорегистратор, к которому можно подключить и цифровые устройства мониторинга.

Комплект оборудования рассчитан на универсальное использование, внутри и снаружи здания, предлагает множество возможностей.

Характеристики:

1. мощная ИК подсветка камер (24 диода);
2. гибридный видеорегистратор;
3. камеры класса 720р;
4. встроенные детекторы движения;
5. защита от влаги;
6. простая механика копирования видеоархива, его сохранения на внешние носители или карты памяти;
7. встроенная система управления доступом через интернет, из локальной сети;
8. удобная оболочка для работы с камерами.

Камеры рассчитаны на настенный монтаж, система в целом отличается быстрым развертыванием и простой настройкой.

Предлагается специализированное ПО для доступа к трансляции через интернет или локальную сеть.

ZOSI 8KN/8KM-106B4-00

Отличный вариант покупки для тех, кто изначально рассчитывает расширять возможности видеонаблюдения.

Комплект оборудования предлагает:

• 4 камеры AHD 720p аналогового типа, сенсор 1/4 Aptima CMOS;
• встроенная ИК подсветка;
• гибридный видеорегистратор, с поддержкой дисков до 6 Тб, тремя портами для подключения внешних носителей;
• встроенные детекторы движения и система оповещения;
• удобное ПО для удаленного доступа через смартфон, ПК;
• система управления доступом;
• температурный диапазон работы камер — от -10 до 55 градусов Цельсия.

Особенностью системы является возможность легкого расширения. Гибридный видеорегистратор может работать со всеми типами камер, аналоговыми и цифровыми. В комплекте 4 устройства наблюдения, а портов регистратора — доступно 8.

Techage Plug and Play 4CH Wireless NVR Kit P2P 720P HD

Данная система не заставит возиться с прокладкой кабелей. Связь камер и видеорегистратора — беспроводная.

Характеристики:

1. камеры с 1 Мп оптическим сенсором, стандарта CCTV 720p;
2. защита от воды класса IЗ66;
3. встроенные детекторы движения, система оповещения с отсылкой сообщений электронной почты;
4. мощная ИК подсветка (30 диодов) для ночной съемки;
5. специализированное ПО для удаленного просмотра трансляции;
6. простая настройка и монтаж;
7. 4 портовый гибридный видеорегистратор;
8. возможность заказать встроенный диск на 1 Гб;
9. система управления доступом из локальной сети или интернет.

Особенностью данного комплекта оборудования является не только простота развертывания (внешние антенны устройств фиксации и видеорегистратора гарантируют стабильный канал на большом расстоянии), но и впечатляющая заявленная долговечность.

Так, камеры рассчитаны на эксплуатацию при температуре от -20 до 55 градусов и характеризуются сроком службы в 5 лет.

Заключение

Чтобы что-то найти — нужно начать искать. Это изречение в полной мере относится к камерам и системам видеонаблюдения, представленным на торговой площадке Aliexpress.

Здесь есть буквально что угодно. Можно отыскать даже устройства с неожиданным набором функциональных особенностей.

Но главное — весь представленный товар обладает хорошим качеством, приятной ценой и технологическим совершенством.

Поэтому если хочется решить задачи видеонаблюдения с минимальными вложениями — стоит обратить свое внимание на предложения Aliexpress.

Видео: Видеонаблюдение с Алиэкспресс за 7300р. Мнение эксперта

Цифровые камеры стремительно захватывают область видеонаблюдения, вытесняя из неё уже устаревшие аналоговые системы. В подобной революции немало положительных моментов, ведь цифровое телевидение обладает массой преимуществ, которые, не свойственны аналоговому. Однако, как многие считают, существенным недостатком новых технологий, является их цена…

К счастью разработчики из Китая, как всегда выручают в данном вопросе и поставляют на рынок, технологии, которые стоят относительно дешёво, да ещё обладают довольно богатым функционалом и характеристиками. Конечно же, качество изделия и съемки, китайских IP камер несоизмеримо с показателями продуктов именитых брендов, но такие устройства вполне способны выполнять должные задания на уровне своей цены.

Сейчас за сумму в районе 50-100 долларов можно приобрести модель китайской IP видеокамеры, которая оснащена поворотным механизмом, поддержкой беспроводной сети, камерой, выполняющей съёмку в формате VGA и сжатием по алгоритму H.264 слотом для карт памяти, ИК-подсветкой, датчиком движения, микрофоном, динамиком, а так же прочими возможностями, которые необходимы для IP камеры.

Но главной трудностью, с которой сталкиваются владельцы подобных устройств, является их настройка, ведь зачастую программное обеспечение и руководства по эксплуатации поставляется на родном языке разработчиков, а это уже вызывает массу неудобств.

Подключив китайскую IP видеокамеру компьютеру или роутеру, должна будет загореться красная или зелёная лампочка над сетевым разъёмом, после чего сразу же возникает первая проблема с настройкой: камере присвоен нестандартный IP адрес.

Зачастую, данный сетевой адрес может быть указан на коробке или компакт диске. Настройки сетевого подключения на компьютере должны быть установлены на автоматическое получение адреса и маски сети.

Среди прочих утилит на диске, должна быть программа имеющая название «IPCamera» или «IPCamTool», которую антивирус может принять за вредоносный объект, поэтому стоит отключить его сканирование. Запустив утилиту, отобразиться окно, в котором должна будет появиться подключённая китайская IP камера. Но если нажать в меню настройки кнопку «OpenDevice» не происходит никаких действий.

Это исправляется назначением статистического IP адреса сетевому соединению видеокамеры, в некоторых случаях необходимо изменить последнюю цифру больше на 1 или 2 значения.

Получив доступ к видеокамере, используя стандартный логин, пароль (admin) вы сможете внести некоторые изменения в настройки сетевого подключения камеры, увидеть снимаемый видеосигнал, просмотреть архив записей и получить доступ к настройкам съёмки.

Как видите, настройки китайских IP видеокамер могут быть совершенно непредсказуемыми, и даже похожие модели могут иметь различные нюансы конфигурации.

Руководитель группы технической поддержки Бенедикт Максименко.
